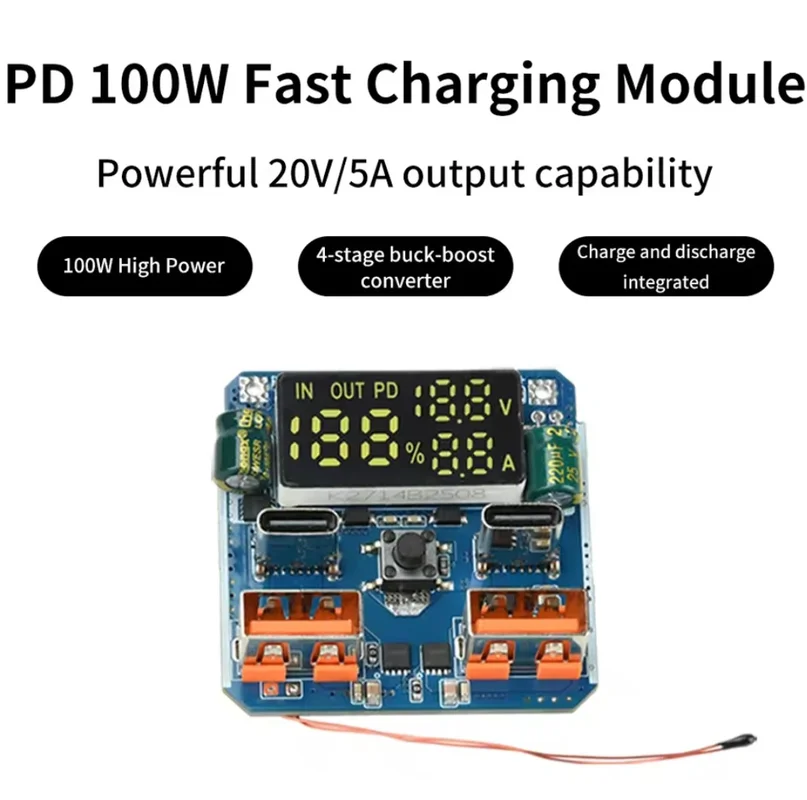

Módulo de carga rápida 4S PD 100W 20V 5A módulo Buck-Boost de carga/descarga de alta potencia placa de circuito de carga bidireccional

PD 100W Tipo A

Parámetros de productos

Interfaz tipo C: PD100W 20V5A

Puerto USB: SCP22.5W 4.5V5A, 18W/20W 9V2A

Exhibición de porcentaje de electricidad Pantalla de corriente y voltaje de interfaz. Notas:

1.No realizar soldadura en vivo, que significa que al soldar el+: dos cables de la placa base, estos dos cables no están alimentados, que pueden evitar 99,99% de situaciones inespecidas.

2.La placa base solo tiene +-, y si se vende con encendido, puede sacudir y quemar fácilmente. Por favor, apaga el poder y lo soldar primero.Conecte la placa base+: primero.i¡¡El electrodo negativo del paquete de baterías se vende completamente!!!Los dos cables en la placa base no pueden equilibrar la batería y la función de protección del equilibrio está en la placa de protección de la batería de litio. 3.La primera potencia de mayo no muestra el nivel de batería correctamente, pero devuelva a normal después de andar en bicicleta.

4.La capacidad predeterminada de un solo 500 mah puede variar muy, pero la pantalla de la batería no puede ser precisa. No afecta otras funciones y no o hay necesidad de preocuparte sobre sobrecarga ni descarga. Lista de embalaje

Módulo * 1

PD 100W Tipo B y PD 100W Tipo Parámetros de producción C

Entrada tipo C1: 5V-3A, 9V-3A, 12V-3A,

15V-3A

Entrada tipo C2: 5V-3A, 9V-3A, 12V-3A 15V-3A, 20V-3.25A

Salida tipo C1: 5V-3A, 9V-3A, 12V-3A,

15V-3A, 20V-5A

Salida tipo C2: 5V-3A, 9V-3A, 12V-3A, 15V-3A, 20V-3.25A

Salida USBA1: 5V-3A, 9V-2A, 12V-1,5A 22,5W)

Salida USBA2: 5V-3A, 9V-2A, 12V-1,5A (22.5W)

Pantalla digital en tiempo real de nivel de batería, voltaje y corriente.

preguntas frecuentes

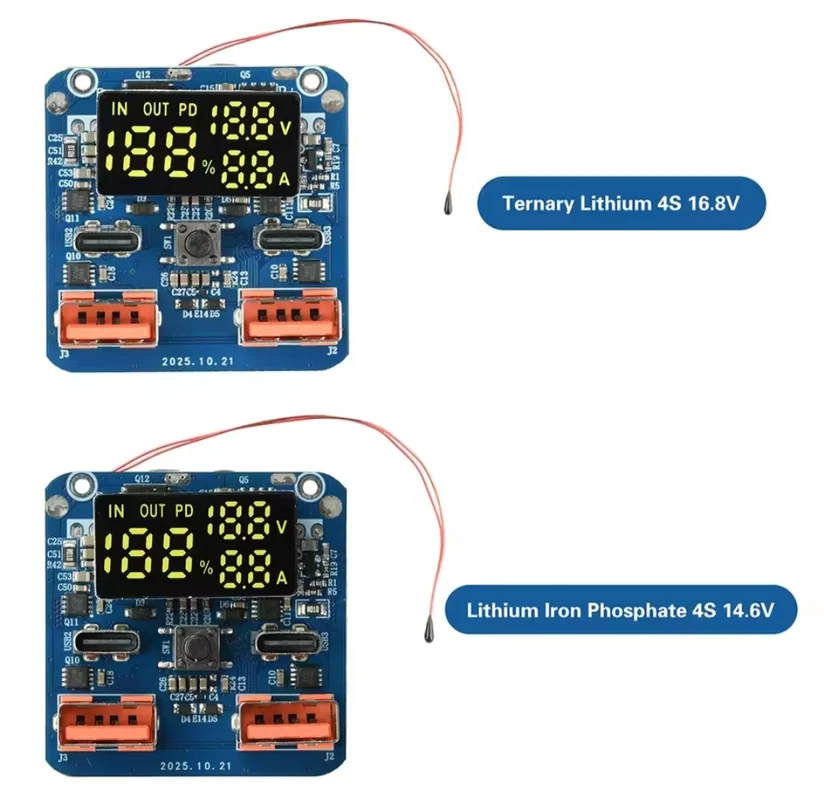

1.Cableado del tablero de protección, paquete de baterías 4S, arranque del polo negativo, el primer poste positivo es b1, con una tensión de 4,2 V (3,6 V para hierro al litio).Entonces b2 es de 8,4 V, b3 es de 12,6 V y b+ es el polo positivo de 16,8 V.El p+p de la placa de protección está conectado a la placa principal.

2.Si la batería está cargada pero no se enciende ni funciona después de conectar, comuníquese y activa el puerto C primero.La batería necesita ser cargada y activada independientemente de si o no es cargada.

3.Después de la activación de carga, muestra O o 100.El nivel de batería no se puede mostrar con precisión durante la primera potencia y se vuelve a normal después de cargar y descargar los ciclos. 4.Durante uso, cuando cargado hasta 80, no se puede cargar completamente y cuando descargar hasta 20, romáverá. Esto está causado por voltaje inconsistente.La situación más seria es que si la batería está completamente cargada de 4,2 V pero de menos de 3 V, no se puede utilizar anymore.

Precauciones

1.Si prega de apagar la energía para soldar, primero conectar la placa base+-, y finalmente soldar el terminal negativo del paquete de baterías.

2.Los dos cables en la placa base no pueden equilibrar la batería.La funciór protección de equilibrio está en el table. de protección y un tablero de protección adicional de batería de litio se puede agregar

Lista de embalaje: Módulo * 1
